貼片電容的尺寸及結構介紹

作者: 貼片電容發表時間:2020-02-10 11:17:21瀏覽量:4729

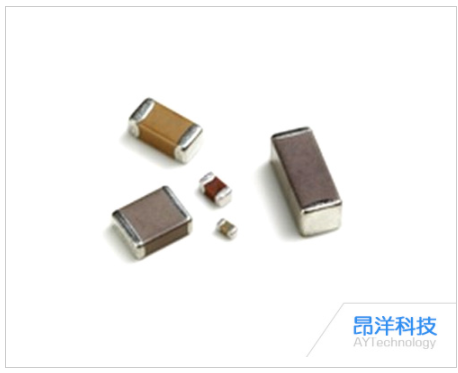

 貼片電容,也被稱為多層片式陶瓷電容器,英文縮寫為:MLCC,貼片電容廣泛被使用,為電子領域貢獻極大。它們通常包裝在同貼片電阻相同類型的封裝中,貼片陶瓷電容具有耐高溫的特性。下面我們具體來了解一下貼片電容尺寸和結構。
文本標簽:貼片電容

  貼片電容,也被稱為多層片式陶瓷電容器,英文縮寫為:MLCC,貼片電容廣泛被使用,為電子領域貢獻極大。它們通常包裝在同貼片電阻相同類型的封裝中,貼片陶瓷電容具有耐高溫的特性。下面我們具體來了解一下貼片電容尺寸和結構。


  貼片電容尺寸

  尺寸指定 尺寸(MM) 測量(英寸)

  1812 4.6 x 3.0 0.18 x 0.12

  1206 3.0 x 1.5 0.12 x 0.06

  0805 2.0 x 1.3 0.08 x 0.05

  0603 1.5 x 0.8 0.06 x 0.03

  0402 1.0 x 0.5 0.04 x 0.02

  0201 0.6 x 0.3 0.02 x 0.01

貼片電容

  貼片電容結構:貼片電容由矩形陶瓷電介質塊組成,其中包含許多交錯的貴金屬電極。這種多層結構產生了名稱是MLCC縮寫,即多層陶瓷電容器或疊層陶瓷電容。


  這種結構可以在單位體積上提供更高的容量。內電極通過比例為65:35的銀鈀(AgPd)合金連接到兩個終端,或者用鍍鎳的阻擋層浸漬銀,最后覆蓋一層鍍錫(NiSn)。


  貼片電容制造:電介質的原材料經過精細研磨并混合。然后將它們加熱至1100至1300℃之間的溫度以獲得所需的化學組成。將所得物質重新研磨并添加額外的材料以提供所需的電性能。


  該過程的下一個階段是將精細研磨的材料與溶劑和粘合添加劑混合。這使得薄板能夠通過鑄造或軋制制成。


  對于貼片電容,將電極材料印刷在片材上,并在堆疊和壓制與陶瓷壓塊共燒的片材之后,在1000-1400℃的溫度下。多層電容器陶瓷電容器的全封閉電極,如此也保證了貼片電容的壽命測試。
