貼片精密電阻的主要參數

作者: 深圳市昂洋科技有限公司發表時間:2024-11-22 14:51:35瀏覽量:199

貼片精密電阻是電子電路中常用的元件,其主要參數對于電路的性能和穩定性至關重要。以下是貼片精密電阻的主要參數: 1、標稱阻值:電阻器上面所標示的阻值,表示電阻對電流的阻礙作用大小。標稱阻值...
文本標簽:

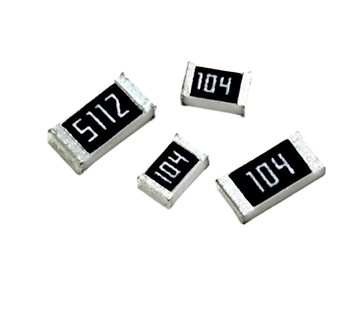

貼片精密電阻是電子電路中常用的元件,其主要參數對于電路的性能和穩定性至關重要。以下是貼片精密電阻的主要參數:




1、標稱阻值:電阻器上面所標示的阻值,表示電阻對電流的阻礙作用大小。標稱阻值都應符合阻值標準系列所列數值乘以10^n倍(n為整數),單位通常為歐姆(Ω)、千歐(kΩ)或兆歐(MΩ)。例如,1002表示10kΩ,而3R3則表示3.3Ω。


2、允許誤差:電阻實際阻值對于標稱值的最大允許偏差,也稱為精度。它表示了電阻阻值的誤差允許范圍,一般有±1%、±2%、±5%、±10%等。例如,一個標稱阻值為100Ω、精度為1%的電阻,其實際阻值應在99Ω至101Ω之間。


3、額定功率:在規定的環境溫度和濕度下,電阻器上允許消耗的最大功率。這是保證電阻器長期穩定運行而不損壞的重要參數。額定功率的單位通常為瓦特(W),常見的額定功率值有0.0625W、0.125W、0.25W、0.5W、1W等。當環境溫度升高時,電阻的散熱受到抑制,電阻的額定功率值也會隨之下降。


4、額定電壓:電阻在長期工作不發生過熱或電擊穿損壞時的電壓。根據額定功率和阻值可以計算出額定電壓。如果電壓超過規定值,電阻器內部可能會產生火花,引起噪聲甚至損壞。


5、溫度系數:表示溫度每變化1度時,電阻器阻值的相對變化量。單位為ppm/℃,它反映了電阻隨溫度變化的穩定性。溫度系數越小,電阻的溫度穩定性越高。常規的厚膜電阻溫度系數值在±100ppm/℃至±500ppm/℃之間。


6、封裝尺寸:電阻的外形尺寸規格,大尺寸的電阻耐受電壓高,功率更大,也方便測試和調試。常用的貼片電阻封裝有0201、0402、0603、0805、1206等,數字是按英制單位描述的,例如0402封裝表示長為0.4英寸、寬為0.2英寸(轉換為公制單位是長1mm、寬0.5mm)。


此外,還有一些特殊類型的貼片電阻,如0歐姆電阻(實際上并非真正的無阻值,而是阻值很小的電阻,一般為50mΩ以下),它們在電路中可能起到跨接、調試、保護或測量電流等作用。


綜上所述,貼片精密電阻的主要參數包括標稱阻值、允許誤差、額定功率、額定電壓、溫度系數和封裝尺寸等。這些參數的選擇應根據具體電路的要求和應用場景來確定。
