電容器是一種兩塊導體中間夾著一塊絕緣體（介質）構成的電子元件。
什么是電容器呢？電容器結構很簡單，由兩塊導體中間夾著一塊絕緣體作為介質從而構成了一個電子元器件。電容器的種類有很多，依照材料和介質不同而命名，那么常見的電容器種類有哪些呢？請看詳細介紹：
一、無機介質電容器
包括陶瓷電容以及云母電容等。在CPU上我們會經?？吹教沾呻娙荨Ｌ沾呻娙莸木C合性能很好，可以應用GHz級別的超高頻器件上，比如CPU/GPU。當然，它的價格也很貴。
1.云母電容（CY）電容量：10p--0。1μ額定電壓：100V--7kV主要特點：高穩定性，高可靠性，溫度系數小。應用：高頻振蕩，脈沖等要求較高的電路
2.高頻瓷介電容（CC）電容量：1--6800p額定電壓：63--500V主要特點：高頻損耗小，穩定性好。應用于高頻電路。
3.低頻瓷介電容（CT）電容量：10p--4。7μ額定電壓：50V--100V主要特點：體積小，價廉，損耗大，穩定性差。應用：要求不高的低頻電路
4.玻璃釉電容（CI）電容量：10p--0。1μ額定電壓：63--400V主要特點：穩定性較好，損耗小，耐高溫（200度）。應用：脈沖、耦合、旁路等電路
單片陶瓷電容器(通稱貼片電容)是目前用量比較大的常用元件，AVX公司生產的貼片電容有NPO、X7R、Z5U、Y5V等不同的規格，不同的規格有不同的用途。
目前陶瓷類貼片電容也被成為貼片電容，是目前用量最大的電子元器件，如三星、國巨、TDK、風華、村田等知名公司生產的NPO、X7R、Z5U、Y5V貼片電容，應用領域非常廣泛。
二、有機介質電容器

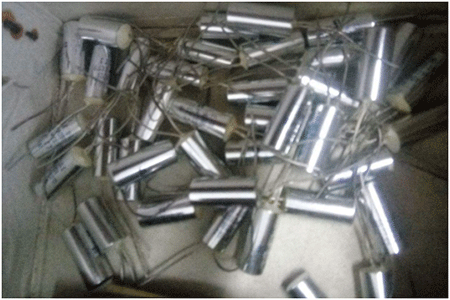

例如滌綸電容、薄膜電容器，這類電容經常用在音箱上，其特性是比較精密、耐高溫高壓。

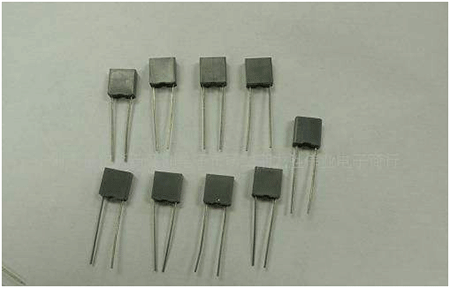

1.聚酯（滌綸）電容（CL）電容量：40p--4μ額定電壓：63--630V主要特點：小體積，大容量，耐熱耐濕，穩定性差。應用：對穩定性和損耗要求不高的低頻電路
2.聚苯乙烯電容（CB）電容量：10p--1μ額定電壓：100V--30KV主要特點：穩定，低損耗，體積較大。應用：對穩定性和損耗要求較高的電路
3.聚丙烯電容（CBB）電容量：1000p--10μ額定電壓：63--2000V主要特點：性能與聚苯相似但體積小，穩定性略差。應用：代替大部分聚苯或云母電容，用于要求較高的電路。
三、電解電容器
主板、顯卡等產品使用的基本都是電解電容。小伙伴們熟悉的鋁電容，鉭電容其實都是電解電容。如果說電容是電子元器件中最重要和不可取代的元件的話，那么電解電容器又在整個電容產業中占據了半壁江山。
電解電容的性能特點：
1.單位體積的電容量非常大，比其它種類的電容大幾十到數百倍。
2.額定的容量可以做到非常大，可以輕易做到幾萬μf甚至幾f（但不能和雙電層電容相比）。
3.價格低廉。比其它種類電容，在價格上具有壓倒性優勢，因為其組成材料都是普通的工業材料。制造電解電容的設備也都是普通的工業設備，可以大規模生產，成本相對比較低。
目前，新型的電解電容發展的非?？?，某些產品的性能已達到無機電容器的水準，電解電容正在替換某些無機和有機介質電容器。電解電容的使用范圍相當廣泛，基本上，有電源的設備都會使用到電解電容。
電解電容的分類，傳統的方法都是按陽極材質，比如說鋁或者鉭。所以，電解電容按陽極分，為以下幾種：

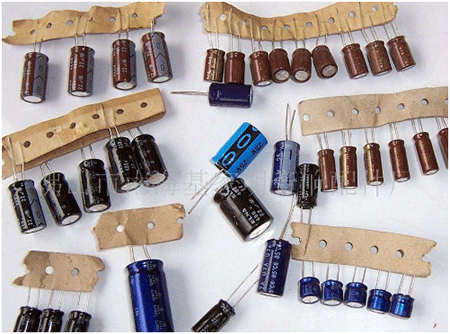

1.鋁電解電容（CL）電容量：0。47--10000μ額定電壓：6.3--450V主要特點：體積小，容量大，損耗大，漏電大。應用：電源濾波，低頻耦合，去耦，旁路等

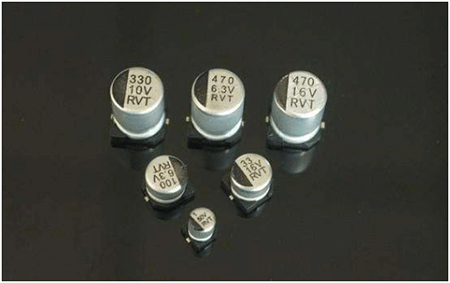

不管是SMT貼片工藝的（“貼片電容”，識別方式是底坐有黑色橡膠），還是直插式的，或者有塑料表皮的，只要它們的陽極材質是鋁，那么他們就都叫做鋁電解電容。電容的封裝方式和電容的品質本身并無直接聯系，電容的性能只取決于具體型號
2.鉭電解電容（CA）鈮電解電容（CN）電容量：0。1--1000μ額定電壓：6。3--125V主要特點：損耗、漏電小于鋁電解電容。應用：在要求高的電路中代替鋁電解電容
陽極由鉭構成，就是那種我們在顯卡上見到的黃色或黑色小顆粒。目前很多鉭電解電容都用貼片式安裝，其外殼一般由樹脂封裝（采用同樣封裝的也可能是鋁電解電容）。但是，鉭電容的陰極也是電解質，所以很不幸的，它也是大家十分瞧不起的“電解電容”的一種。
3.鈮電解電容。這種電容如今已經用的比少。
需要重點強調的是，鋁電解電容和鉭電解電容不是由封裝形式決定的。像黃色與黑色小方塊，通常我們認為其是鉭電解電容，但實際其陽極也有可能是鋁，也就是說它們也有可能是鋁電容而不是鉭電容。
以往傳統的看法是鉭電容性能比鋁電容好，因為鉭電容的介質為陽極氧化后生成的五氧化二鉭，它的介電常數ε比鋁電容的三氧化二鋁介質要高。因此在同樣容量的情況下，鉭電容的體積能比鋁電容做得更小。（電解電容的電容量取決于介質的介電能力和體積，在容量一定的情況下，介電能力越高，體積就可以做得越小，反之，體積就需要做得越大）。再加上鉭的性質比較穩定，所以通常認為鉭電容性能比鋁電容好。
但這種憑陽極判斷電容性能的方法已經過時了，目前決定電解電容性能的關鍵并不在于陽極，而在于電解質，也就是陰極。因為不同的陰極和不同的陽極可以組合成不同種類的電解電容，其性能也大不相同。采用同一種陽極的電容由于電解質的不同，性能可以差距很大，總之陽極對于電容性能的影響遠遠小于陰極。
四、可變電容器

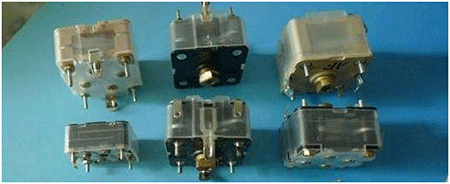

1.空氣介質可變電容器可變電容量：100--1500p主要特點是損耗小，效率高；可根據要求制成直線式、直線波長式、直線頻率式及對數式等。應用：電子儀器，廣播電視設備等。
2.薄膜介質可變電容器可變電容量：15--550p主要特點：體積小，重量輕；損耗比空氣介質的大。應用：通訊，廣播接收機等
3.薄膜介質微調電容器可變電容量：1--29p主要特點：損耗較大，體積小應用：收錄機，電子儀器等電路作電路補償
4.陶瓷介質微調電容器可變電容量：0.3--22p主要特點：損耗較小，體積較小應用于精密調諧的高頻振蕩回路

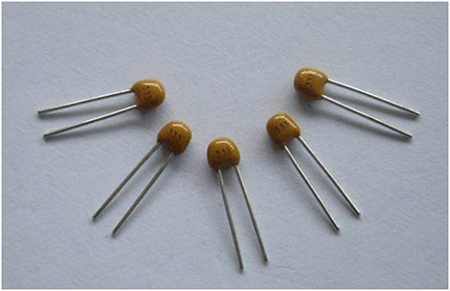

五、獨石電容器
容量范圍：0.5PF--1ΜF耐壓：二倍額定電壓。應用范圍：廣泛應用于電子精密儀器。各種小型電子設備作諧振、耦合、濾波、旁路。
獨石又叫多層瓷介電容，分兩種類型，1型性能挺好，但容量小，一般小于0。2U，另一種叫II型，容量大，但性能一般。
簡單的平行板電容器是由一個絕緣的中間介質層加外兩個導電的金屬電極。多層片式陶瓷電容器的結構主要包括三大部分：陶瓷介質，金屬內電極，金屬外電極。它是一個多層疊合的結構，由多個簡單平行板電容器的并聯體。
獨石電容的特點：電容量大、體積小、可靠性高、電容量穩定，耐高溫耐濕性好等。最大的缺點是溫度系數很高，做振蕩器的穩漂讓人受不了。
就溫漂而言：獨石電容為正溫糸數+130左右，CBB為負溫系數-230，用適當比例并聯使用，可使溫漂降到很小.
就價格而言：鉭、鈮電容最貴，獨石,CBB較便宜，瓷片電容最低。但是有些高頻零溫漂黑點瓷片稍貴，云母電容Q值較高，也比較貴。
