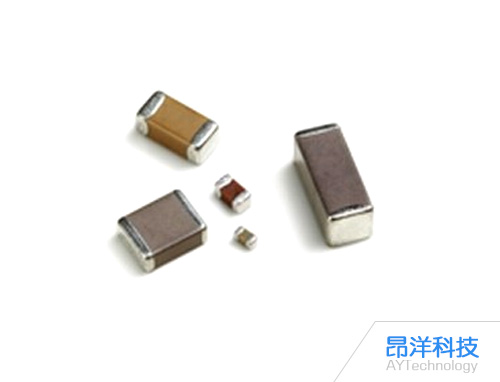

貼片電容在電路中能起到哪些作用？
作者： 深圳市昂洋科技有限公司發表時間：2018-10-19 10:26:53瀏覽量：3868【小中大】
貼片電容在電路中能起到哪些作用？主要實現的作用是實現旁路、去藕、濾波和儲能等方面的作用，在信號電路中主要作用有耦合、振蕩/同步及時間常數的作用。
文本標簽：貼片電容
貼片電容在電路中能起到哪些作用？主要實現的作用是實現旁路、去藕、濾波和儲能等方面的作用，在信號電路中主要作用有耦合、振蕩/同步及時間常數的作用。
1、電源電路中濾波作用：濾波是貼片電容的作用中很重要的一部分。幾乎所有的電源電路中都會用到。從理論上(即假設電容為純電容)說，電容越大，阻抗越小，通過的頻率也越高。但實際上超過1uF的電容大多為電解電容，有很大的電感成份，所以頻率高后反而阻抗會增大。有時會看到有一個電容量較大電解電容并聯了一個小電容，這時大電容通低頻，小電容通高頻。電容的作用就是通高阻低，通高頻阻低頻。電容越大低頻越容易通過，電容越大高頻越容易通過。具體用在濾波中，大電容(1000uF)濾低頻，小電容(20pF)濾高頻。曾有網友將濾波電容比作“水塘”。由于電容的兩端電壓不會突變，由此可知，信號頻率越高則衰減越大，可很形象的說電容像個水塘，不會因幾滴水的加入或蒸發而引起水量的變化。它把電壓的變動轉化為電流的變化，頻率越高，峰值電流就越大，從而緩沖了電壓。濾波就是充電，放電的過程。
2、旁路電容是為本地器件提供能量的儲能器件，它能使穩壓器的輸出均勻化，降低負載需求。就像小型可充電電池一樣，旁路電容能夠被充電，并向器件進行放電。為盡量減少阻抗，旁路電容要盡量靠近負載器件的供電電源管腳和地管腳。這能夠很好地防止輸入值過大而導致的地電位抬高和噪聲。地彈是地連接處在通過大電流毛刺時的電壓降。
3、去藕，又稱解藕。從電路來說，總是可以區分為驅動的源和被驅動的負載。如果負載電容比較大，驅動電路要把電容充電、放電，才能完成信號的跳變，在上升沿比較陡峭的時候，電流比較大，這樣驅動的電流就會吸收很大的電源電流，由于電路中的電感，電阻(特別是芯片管腳上的電感，會產生反彈)，這種電流相對于正常情況來說實際上就是一種噪聲，會影響前級的正常工作。這就是耦合。去藕電容就是起到一個電池的作用，滿足驅動電路電流的變化，避免相互間的耦合干擾。將旁路電容和去藕電容結合起來將更容易理解。旁路電容實際也是去藕合的，只是旁路電容一般是指高頻旁路，也就是給高頻的開關噪聲提高一條低阻抗泄防途徑。高頻旁路電容一般比較小，根據諧振頻率一般是0.1u，0.01u等，而去耦合電容一般比較大，是10uF或者更大，依據電路中分布參數，以及驅動電流的變化大小來確定。旁路是把輸入信號中的干擾作為濾除對象，而去耦是把輸出信號的干擾作為濾除對象，防止干擾信號返回電源。這應該是他們的本質區別。
4、儲能型電容器通過整流器收集電荷，并將存儲的能量通過變換器引線傳送至電源的輸出端。電壓額定值為40～450VDC、電容值在220～150000uF之間的鋁電解電容器是較為常用的。根據不同的電源要求，器件有時會采用串聯、并聯或其組合的形式，對于功率級超過10KW的電源，通常采用體積較大的罐形螺旋端子電容器。綜上，大家可以了解到村田貼片電容在電氣領域各種作用，為我們在各領域選擇電源時提供相關信息。
以上是關于貼片電容在電路中能起到哪些作用的講解，想要了解更多貼片電容知識，歡迎持續關注本站。
