磁珠主要參數有哪些？
作者： 昂洋運營部發表時間：2022-01-10 14:04:23瀏覽量：2825【小中大】
磁通量，高U的磁飽合度低，即磁珠在低頻能夠承受最大的電流越大，感抗隨電流變化而呈容抗。磁珠發熱也就是講磁芯損耗太大，把功率轉化為熱能，而沒有轉化為磁能，把能量消耗掉了。通常鎳材磁芯帶寬，Q值與U之間有一個平衡關系，U值越高Q值就越低，反之亦是。
文本標簽：磁珠主要參數有哪些

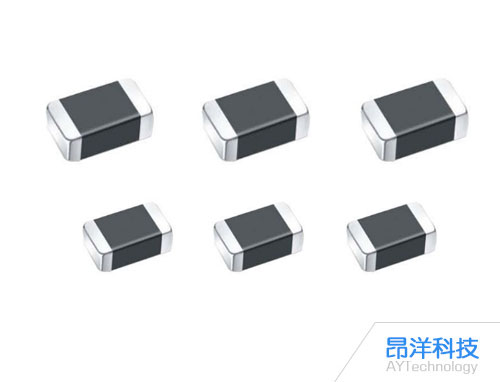

磁珠參數主要包括：初始磁通量(U值) 居里溫度 工作頻率
（1）磁通量，高U的磁飽合度低，即磁珠在低頻能夠承受最大的電流越大，感抗隨電流變化而呈容抗。磁珠發熱也就是講磁芯損耗太大，把功率轉化為熱能，而沒有轉化為磁能，把能量消耗掉了。通常鎳材磁芯帶寬，Q值與U之間有一個平衡關系，U值越高Q值就越低，反之亦是。U值低頻工作困難，但損耗小，U值高低頻工作較易，但磁芯損耗太大，功率損耗也大，基本上難于連續工作。使用U值400的磁環應該可以大幅降低磁損耗。雖然電感量低了些，但可以增加繞線圈數來解決。以1:4變壓器為例子，1圈的初級改成兩圈；2圈的次級改為4圈。這樣繞線總長度要增加一倍，最高傳輸頻率也要相應降低。
（2）居里溫度，一般磁環居里溫度110℃，達到這一溫度以后立刻失去磁性，有如空氣介質一般；恢復室溫以后，磁性能發生了永久性改變，磁導率降低了10%。
在功率放大器的輸出變壓器上應用的磁性材料如果工作溫度超過了居里溫度，須臾之間就可以燒毀輸出功率管。輸出功率開始下降的那一點就作為該磁環的溫度極限。從過往的實驗結果看，55度時，那些EMI磁環還沒有出現輸出功率下降的情況。
（3）工作頻率，每種磁芯的材料決定了它最佳的工作頻率，因此必須根據具體的頻率來選擇磁芯的材料。低工作頻率的磁環強行工作在高頻率下，會有很大的損耗和發熱，當磁環發熱超過居里溫度時，電氣性能發生突變，也就不能正常工作了。
總上所述，要選對磁環，并不是看外型或體積就可以的，必須要了解它的實際參數，否則在出現問題時，如駐波高、頻寬太窄、磁環嚴重發熱或燒壞等，都不知道原因出自何處。
鐵氧體磁珠磁導率的測算：
（1）測量磁珠的外徑D，內徑d，環的高度H，單位mm。
（2）用漆包線穿繞10~20圈，繞緊點，不要太松，測量其電感量L，單位為uH，電感量大點測算誤差小，電感量小測算誤差就會大，請根據實際需要確定穿繞的圈數N。
（3）將以上數據代入下式計算出大約的磁導率u0
u0=2500*L*(D+d)/((D-d)*H*N*N)
例如：13X7X5的磁環，繞20圈，測得電感量23uH，代入上式計算
u0=2500*23*(13+7)/((13-7)*5*20*20)=1150000/12000=95.8
測算結果與磁導率100的規格最接近，確定該磁環的u0是100，注意一般u0標稱誤差有+-10%。
對于沒有參數的磁珠可以首先根據外觀特征初步判斷是哪種材料，再測算磁導率，就可以確定該磁珠的主要規格了。
